局部放電測試儀

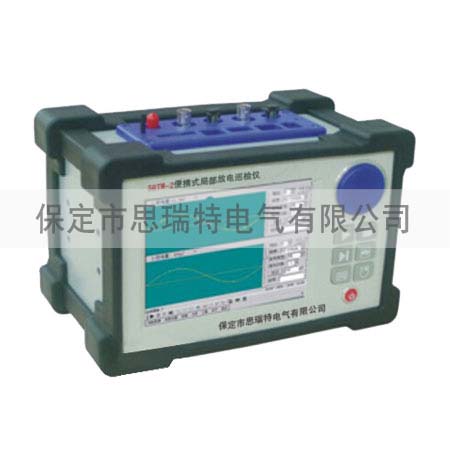

SRTW-2 便攜式局部放電巡檢儀


總體介紹
      SRTW-2 便攜式局部放電巡檢儀是保定市思瑞特電氣有限公司研發的全新結構的局放巡檢儀,體積小巧,采用上端口出線方式,背挎式便攜設計。采用觸摸屏操作,非常適合現場局放帶電檢測和狀態診斷,可適配各種專用傳感器和軟件。

功能介紹
      1、變壓器及電抗器局部放電巡回檢測:采用脈沖電流和超聲波原理,對運行狀態下的變壓器進行故障診斷和局部放電測試。攜帶方便(主機重量僅為3kg)、測量快速,抗干擾能力強,便于現場使用。
      2、電纜局部放電巡回檢測:局部放電定位探測器操作簡單方便,與試品無任何接線,非接觸測試。定位準確,探測器內安裝了電、聲三維空間定位傳感器,通過對電、聲信號幅值和時差變化的分析,可準確定位放電點的三維空間位置。
      3、GIS局放帶電巡回檢測:采用脈沖電流、超聲波和超高頻原理,對運行狀態下的GIS進行故障診斷和局部放電測試。攜帶方便、測量快速,抗干擾能力強,便于現場使用。系統能夠?qū)IS存在的內部缺陷(包括自由顆粒、導體上的毛刺、懸浮屏蔽、盆式絕緣子上的顆粒及內部缺陷)進行診斷,對內部故障進行判斷。
      4、開關柜局部放電巡回檢測:采用TEV傳感器、超聲傳感器和寬頻帶電流互感器在線檢測高壓開關柜局部放電情況。攜帶方便、測量快速,抗干擾能力強,便于現場使用。

技術指標
      1、校準脈沖發生器
           輸出電量:10、50、100、500pC;脈沖上升時間:<60ns;
           頻率范圍:50Hz~1000Hz。
      2、產品構成
           顯示屏: 5.7英寸真彩色TFT觸摸液晶顯示屏
           顯示分辨率:640×480
           外部接口:RS232接口;USB接口;外同步信號輸入端子(AC500mV);充電接口:2路電信號接口;2路光信號接口
           信號輸入接口方式: 上入口
           光輸入接口 :內置
           外形尺寸: 寬×高×深(226×152×140)mm
           重量 :3kg
      3、整機性能
           測量通道 :2個獨立測量通道,每通道有1個光信號接口和1個電信號接口
           采樣精度 :12Bit
           采樣速率 :每通道5MHz
           檢測靈敏度:
                              標準局放檢測 0.1pC
                              超聲波(油中) 10pC
                              超高頻傳感器 50pC
                              高頻脈沖電流(高頻互感器) 50pC
                              聲電組合傳感器 50pC
                              TEV傳感器 50pC
           測量范圍 :0.1pC~100nC
           量程切換 :×1,×10,×100,×1000,×10000(>100dB)5檔
           本量程非線性誤差 :5%
           可測試品的電容量范圍: 6pF~250µF
           測量頻帶 :3dB帶寬 脈沖電流:10kHz~300kHz
           程控濾波器分段 :10kHz-100kHz,80kHz-200kHz,40kHz-300kHz(脈沖電流)
           試驗電源頻率范圍 :50~400Hz
           抗電壓沖擊能力 :2500V,信號端口地,電源端,對地(正、負)
           充電電源 :AC240V;頻率50Hz;功率50W

售后服務
      1.儀器若出現質量問題,自購買之日起叁個月內包換,一年內免費維修,終身提供保修和技術服務。
      2.如發現儀器有不正常情況或故障請及時與我們聯系,以便為您提供最便捷的處理方案,未經允許,請不要自行處理,以免發生危險。
